Air-Cooled Condensers / THV-THVD

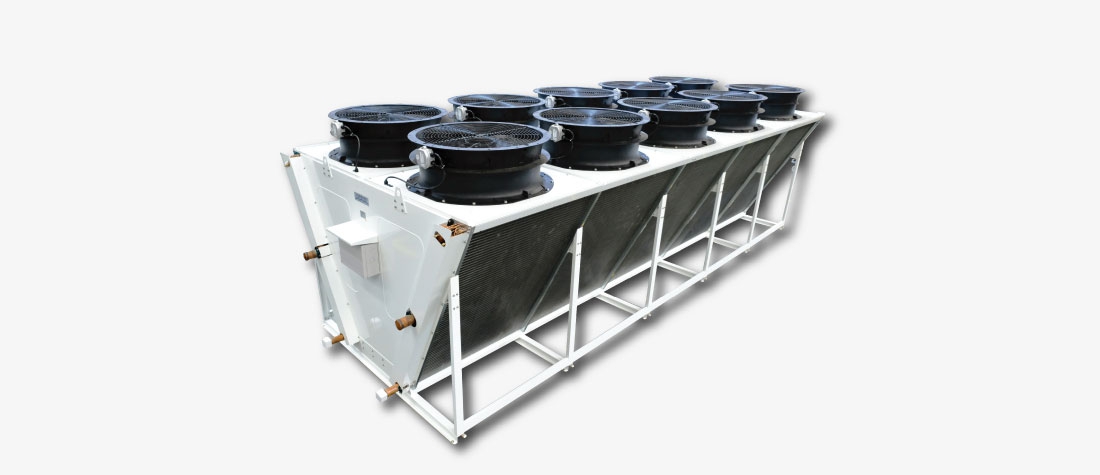

  • THV-THVD
คอนเดนเซอร์ระบายความร้อนด้วยอากาศซีรีส์ THV และ THVD เหมาะสำหรับงานทำความเย็นและปรับอากาศ ใช้กับน้ำยาทำความเย็นชนิด HCFC และ HFC เช่น R-22, R-134a, R-404A, R507 ฯลฯ มีให้เลือกใช้งาน 16 รุ่น ครอบคลุมความสามารถระบายความร้อนตั้งแต่ 52 kW ถึง 599 kW ใช้ฟินอลูมิเนียมและท่อทองแดง ขนาดใบพัดลม 800 มม. วางเรียงแถวเดี่ยว (THV) และแถวคู่ (THVD) พร้อมกล่องต่อไฟชนิดกันน้ำ ใช้สีฝุ่นชนิดทนทานต่อสิ่งแวดล้อมภายนอก โครงสร้างแข็งแรงทนทาน
โครงสร้าง
ทำด้วยเหล็กเคลือบสังกะสี (Galvanized Steel Sheet) หนา 1.5-2.0 มม. พ่นทั้งภายในและภายนอกด้วยสีฝุ่น (สีขาวครีม) ชนิด Polyester ซึ่งทนทานต่อสภาพกัดกร่อนของสิ่งแวดล้อมภายนอก อุปกรณ์จับยึด เช่น นัท, โบล์ท, แหวน, สกรู ฯลฯ ใช้วัสดุที่ผ่านการเคลือบผิวเพื่อป้องกันสนิม ทำให้ง่ายในกรณีที่ต้องการมีการถอดชิ้นส่วนบางส่วน เช่น มอเตอร์พัดลม เป็นต้น ขาตั้ง (อุปกรณ์เพิ่มพิเศษ) ผลิตจากเหล็กโครงสร้าง (Structural Steel) ขนาด 4”x2” หนา 2 มม. แนวเชื่อมแข็งแรงทนทาน โครงสร้างภายในมีการเสริมความแข็งแรง โดยใช้เหล็กยึดเป็นโครงข่าย เพื่อป้องกันโครงสร้างบิดตัวขณะเคลื่อนย้าย

คอนเดนเซอร์
ทำจากฟินอลูมิเนียมและท่อทองแดง ยึดกันโดยการขยายท่อทองแดงด้วยวิธีเชิงกล เพื่อให้รัดแน่นกับท่อทองแดง ช่วยเพิ่มประสิทธิภาพในการระบายความร้อน ความถี่ 12 ฟินต่อนิ้ว ผ่านการทดสอบรั่วทุกตัว

พัดลม
ใช้พัดลมชนิด Internal Rotor (IP66) ยึดกับปล่องลมสูงถึง 21 ซม. นำเข้าจากต่างประเทศ ประสิทธิภาพสูง ไม่มีปัญหาการสั่นหรือใบพัดฉีกขาดผ่านการทดสอบสมดุลทั้งแบบพลศาสตร์และสถิตศาสตร์ ใช้ระบบไฟฟ้า 380V 3 Phase 50 Hz 930 RPM 2350 W 4.8 A พร้อมอุปกรณ์ป้องกันภาระเกินใช้กล่องต่อไฟ (Terminal Box) ชนิดกันน้ำ (IP54)
